萃取蒸餾成套裝備
發布日期：2019-07-04 來源：sjhg

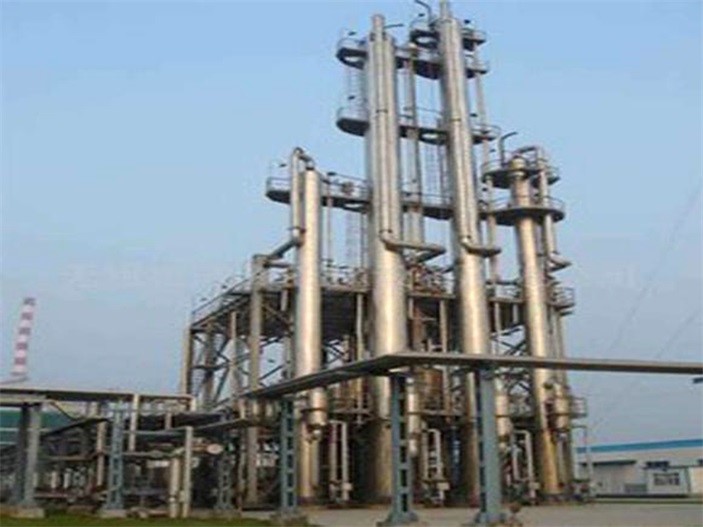

實物圖

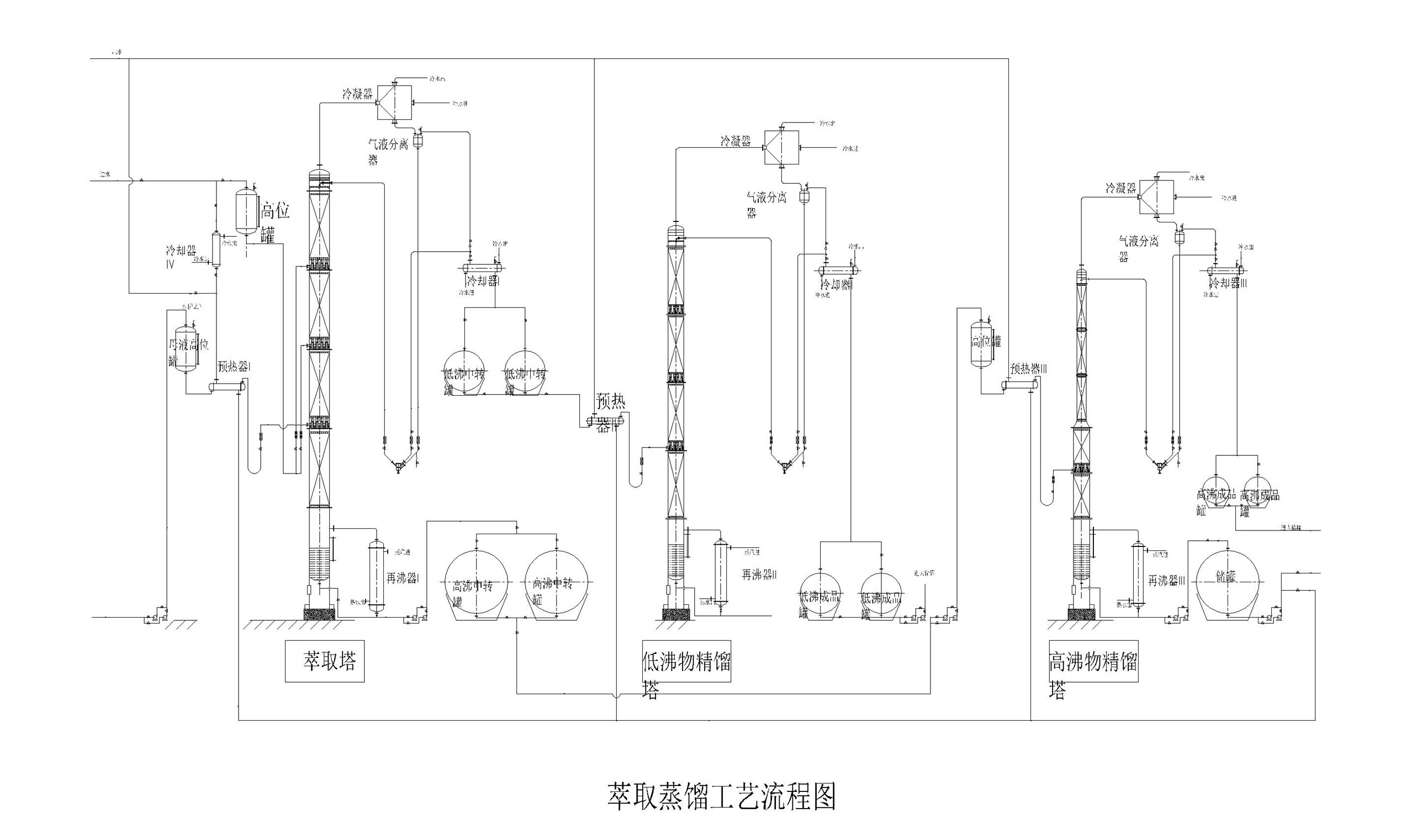

工藝流程圖
工作原理
填料塔的基本原理是將液體混合物部分汽化,利用其中各組份相對揮發度不同的特性，實現液液分離、汽液交換目的的單元操作。
蒸汽由塔底進入，與下降液進行逆流接觸，兩相接觸中，下降液中的易揮發(低沸點)組分不斷地向蒸汽中轉移，蒸汽中的難揮發(高沸點)組分不斷地向下降液中轉移，蒸汽愈接近塔頂，其易揮發組分濃度愈高，而下降液愈接近塔底，其難揮發組分則愈富集，達到組分分離的目的。由塔頂上升的蒸汽進入冷凝器，冷凝的液體的一部分作為回流液返回塔頂進入精餾塔中，其余的部分則作為餾出液取出。塔底流出的液體，其中的一部分送入再沸器，熱蒸發后，蒸汽返回塔中，另一部分液體作為釜殘液取出。
應用范圍
廣泛應用于化工、醫藥氣體吸收、精餾、萃取等操作的分離，如甲醇、乙醇、丙酮、乙酸乙酯、二氯甲烷等溶劑精餾回收；甲醇丙酮、乙醇水等物料的萃取精餾；醫藥化工尾氣吸收；高真空下醫藥化工中間體精餾提純等等。
技術參數及特點
填料塔它是由塔體、填料、噴淋裝置、支撐柵板、再分配器、氣液進出口管等組成。填料是使氣液兩相高度分散，擴大相間接觸面積;噴淋裝置是使液體均勻分散噴灑在填料層中;支撐柵板是支撐填料層，并使蒸氣均勻通過填料層;再分配器的作用是使液體能夠均交地潤濕。所以為了創造氣液接觸的良好條件，在塔體中一定高度上設置再分配器，使液體集中進行再分配，以保證均勻噴灑。
填料塔具有生產能力大，分離效率高，壓降小，持液量小，操作彈性大等優點。
當填料層較高時，為防止壁流，需要進行分段，中間設置再分布裝置。
填料的種類很多，可視工藝情況選擇散裝填料或規整填料。
不能直接用于有懸浮物或容易聚合的物料。
我公司可以根據貴方提供的物料及特性，用我們的中試裝置進行試驗，為您量身定制專用、可行、低成本費用的成套設備。
